Hochdruck Adapter TR20 IG auf M21 M22 1/4 Zoll IG AG Schlauchverbinder 280 bar

HOCHDRUCKADAPTER SCHLAUCHVERBINDER TR20 AUF M22 / M21 / 1/4 ZOLL – 280 BAR

Robuster Hochdruckadapter aus Messing – in 4 Ausführungen erhältlich

Der hochwertige Hochdruckadapter von M&M Smartek® ermöglicht die Verbindung unterschiedlicher Hochdruckschläuche, Anschlüsse und Hochdruckkomponenten.

Dank der präzise gefertigten Gewinde und der robusten Messingkonstruktion eignet sich der Schlauchverbinder für Anwendungen mit einem Betriebsdruck von bis zu 280 bar und Temperaturen von bis zu 100 °C.

Wählen Sie aus vier verschiedenen Anschlussvarianten die passende Ausführung für Ihr Hochdrucksystem.

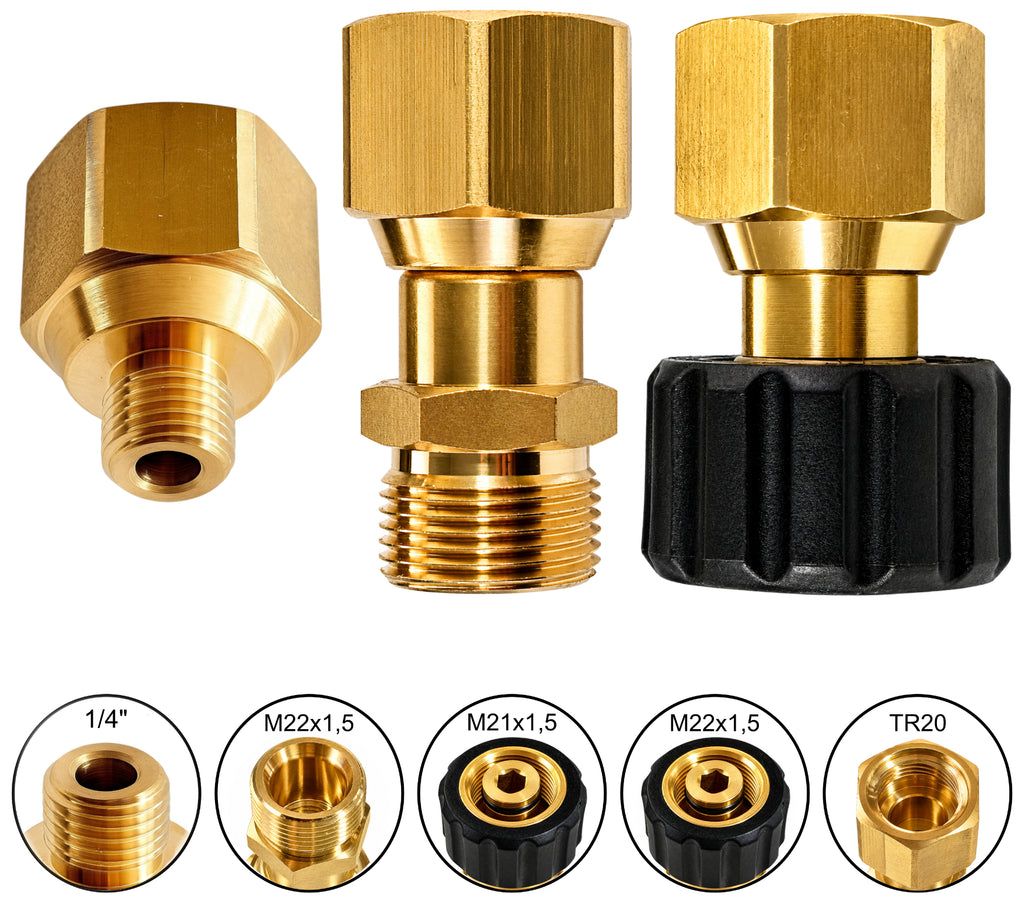

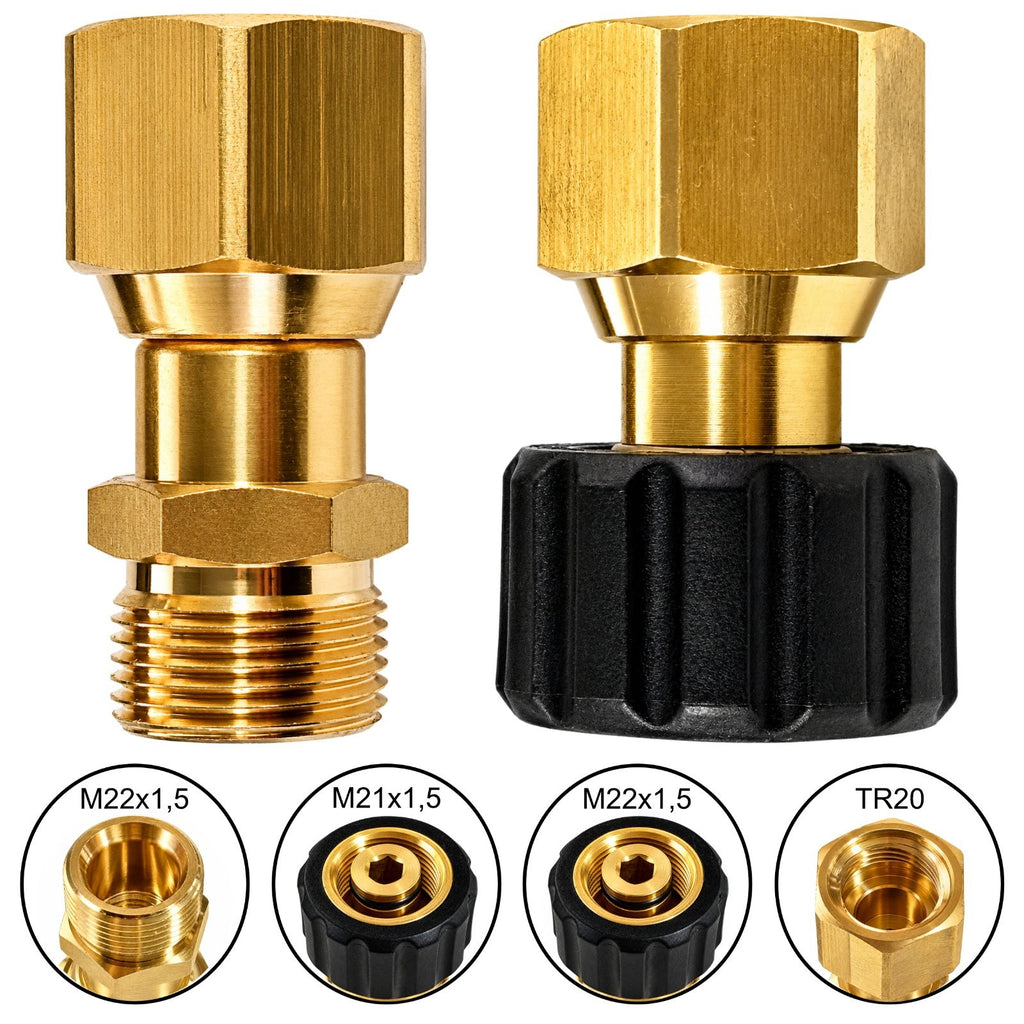

AUSFÜHRUNGEN – FREI WÄHLBAR

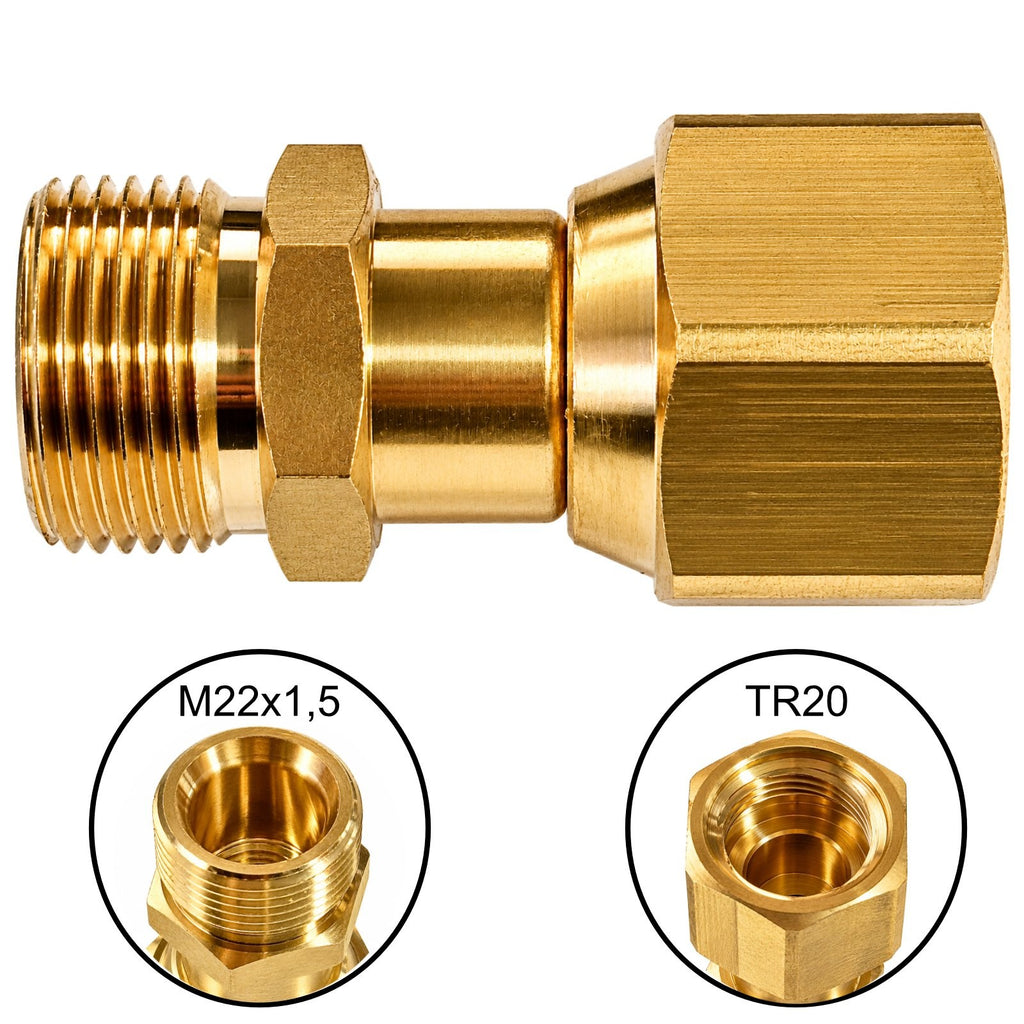

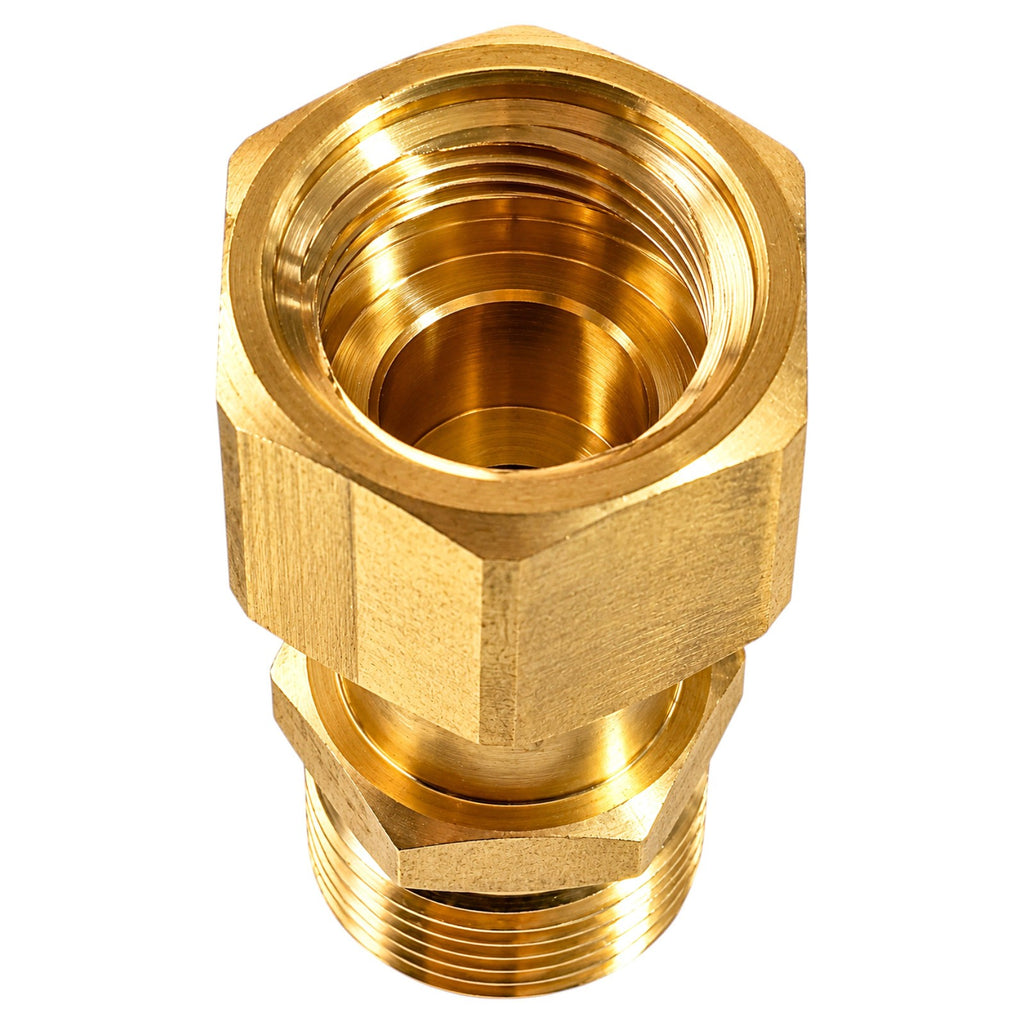

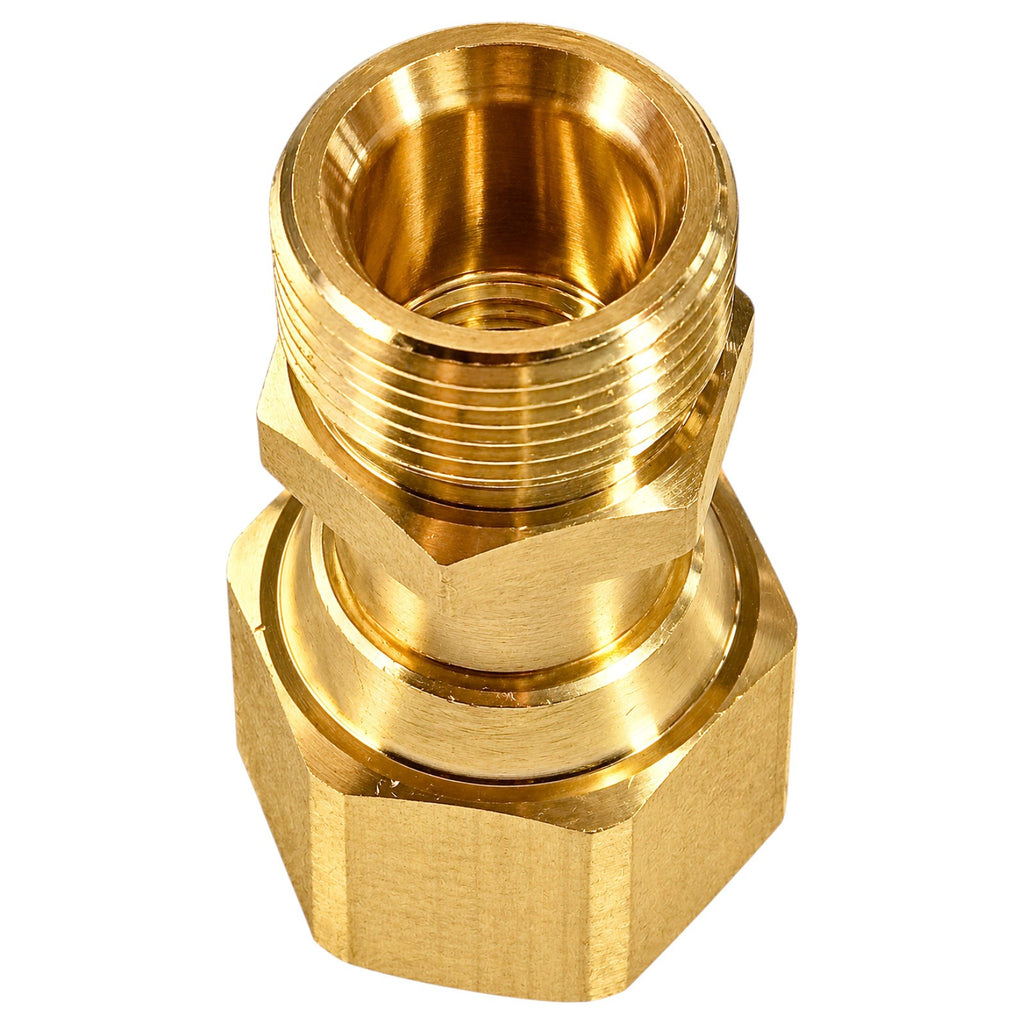

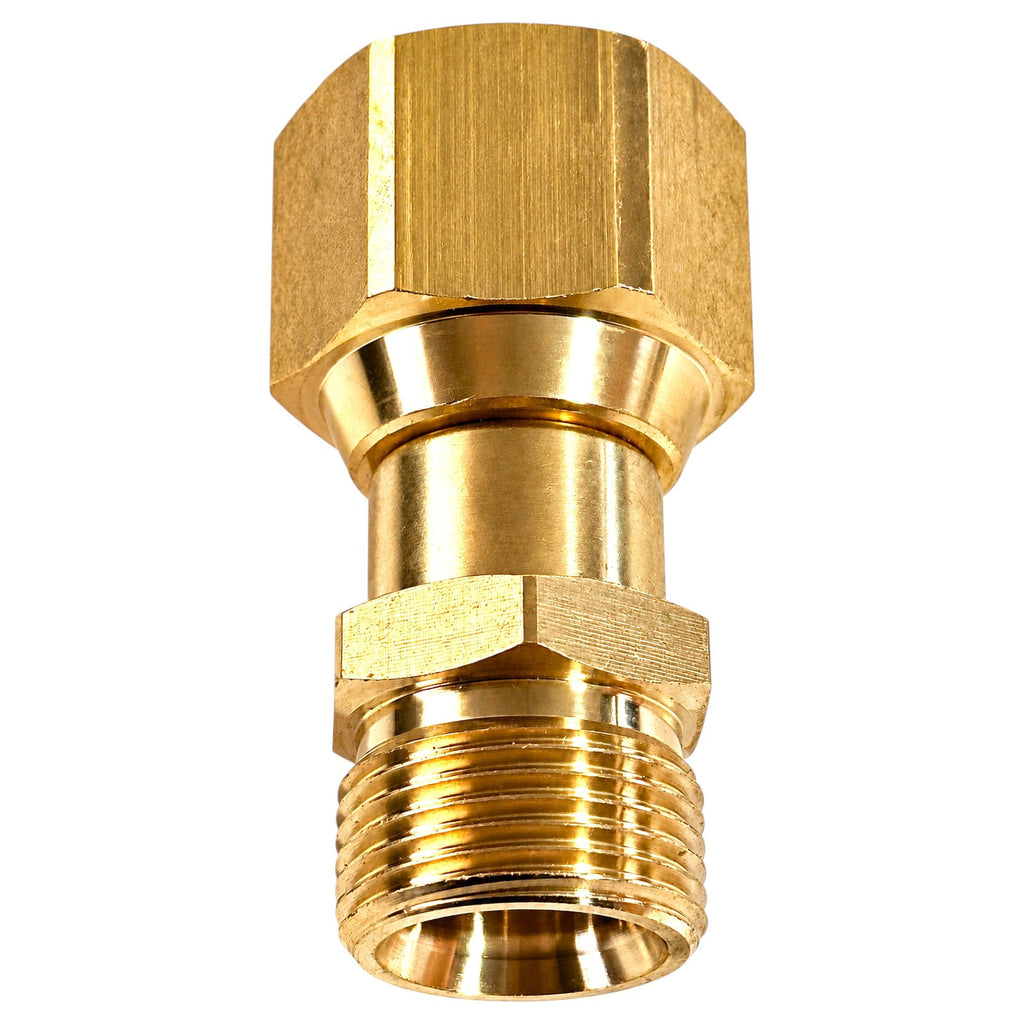

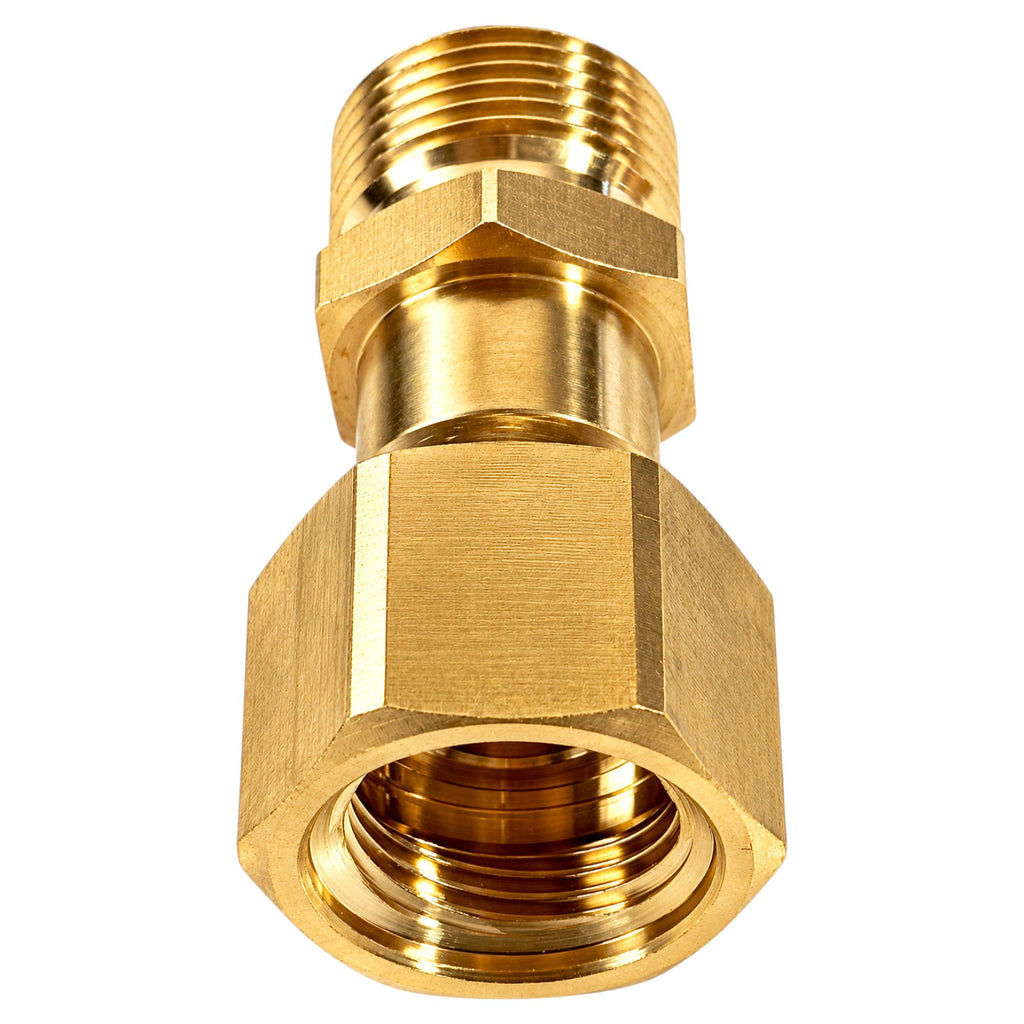

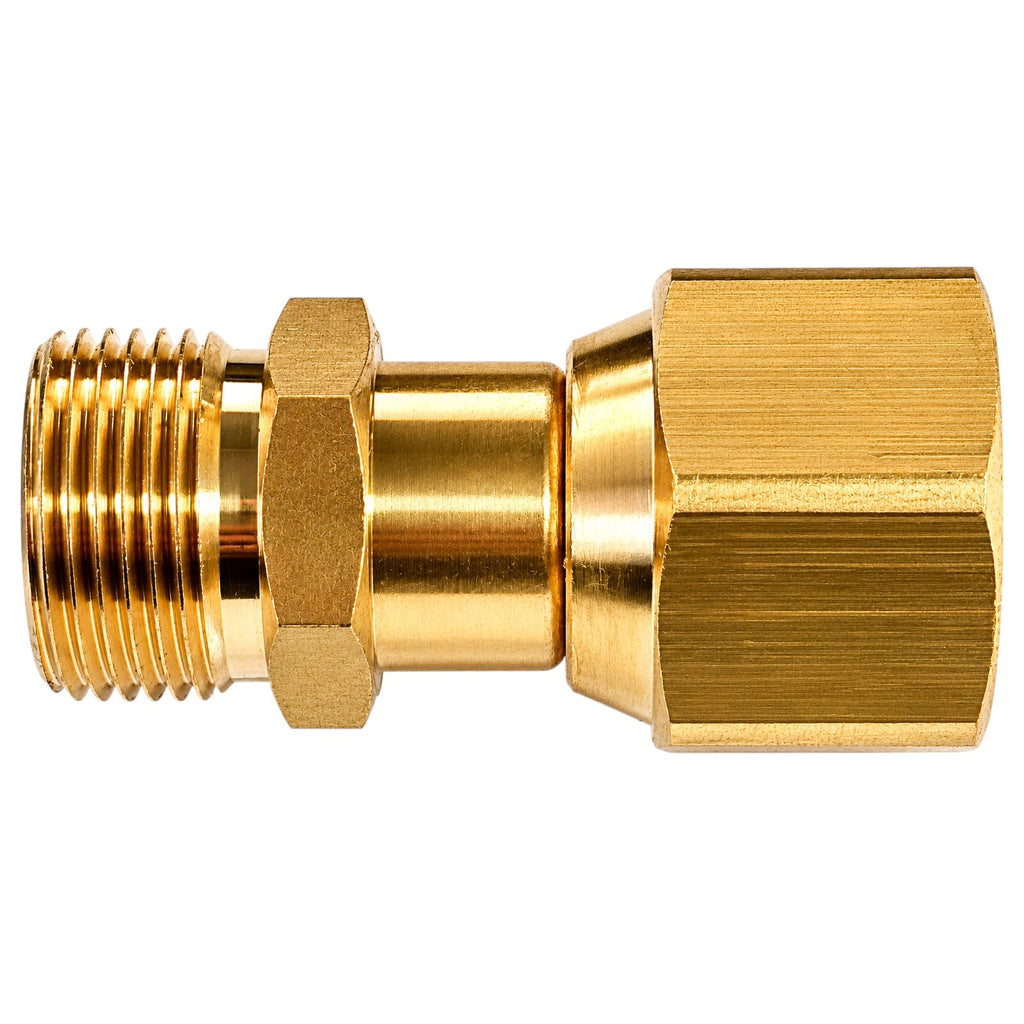

Ausführung 1 – TR20 IG auf M22 × 1,5 AG

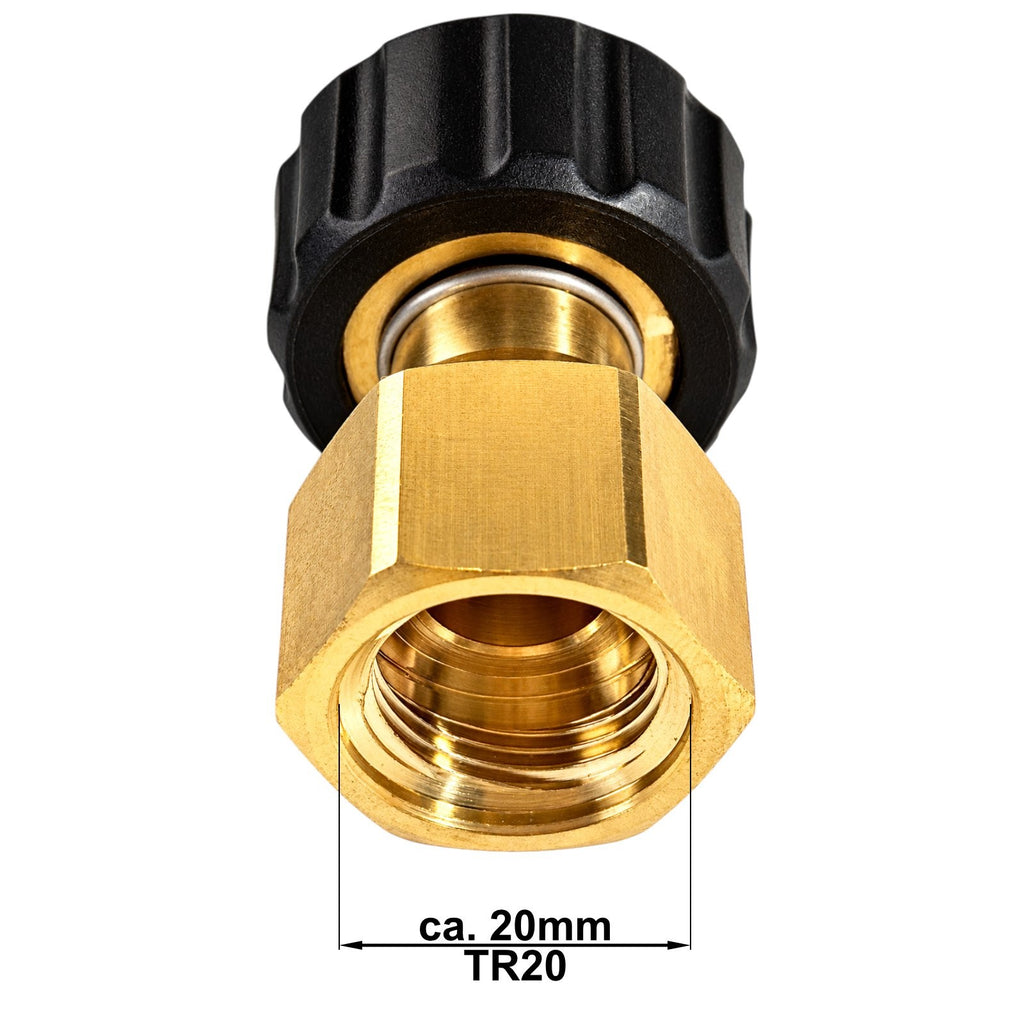

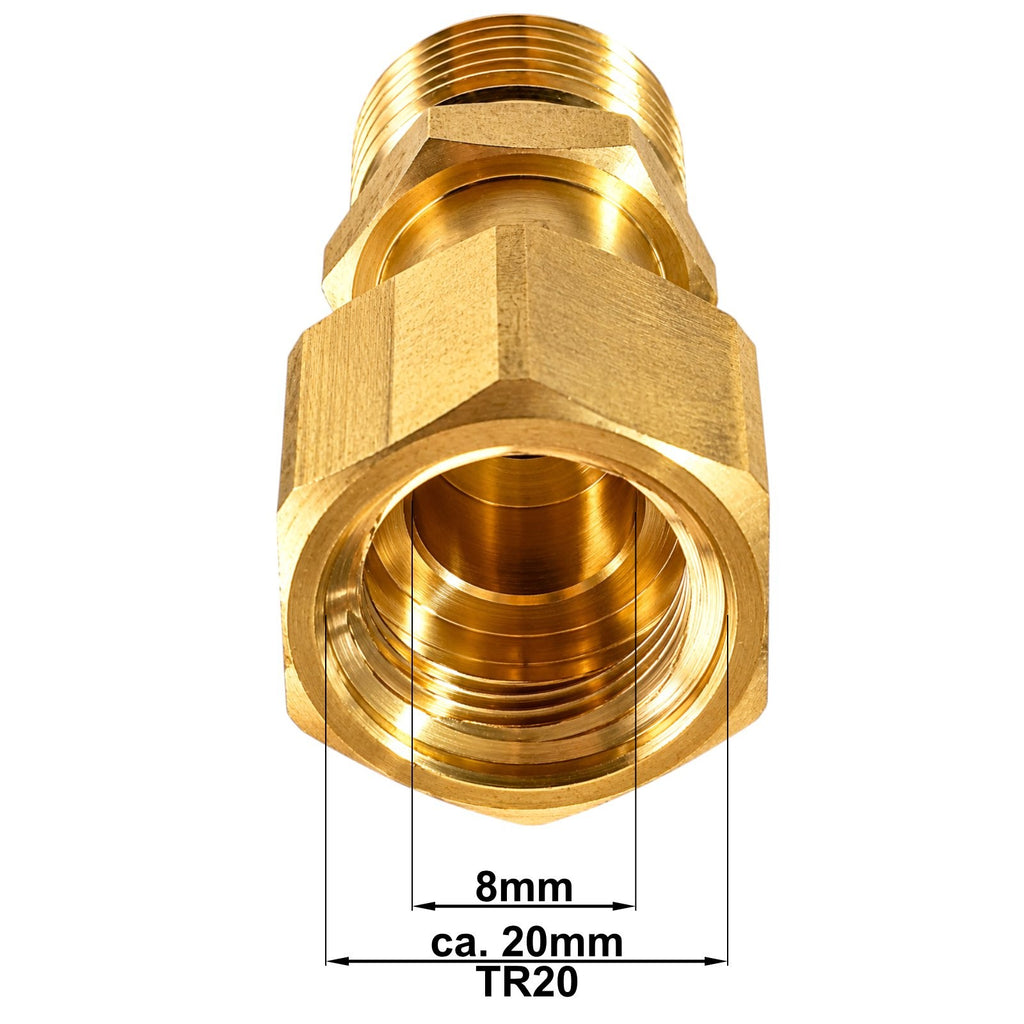

Seite 1: TR20 Innengewinde (IG) aus Messing

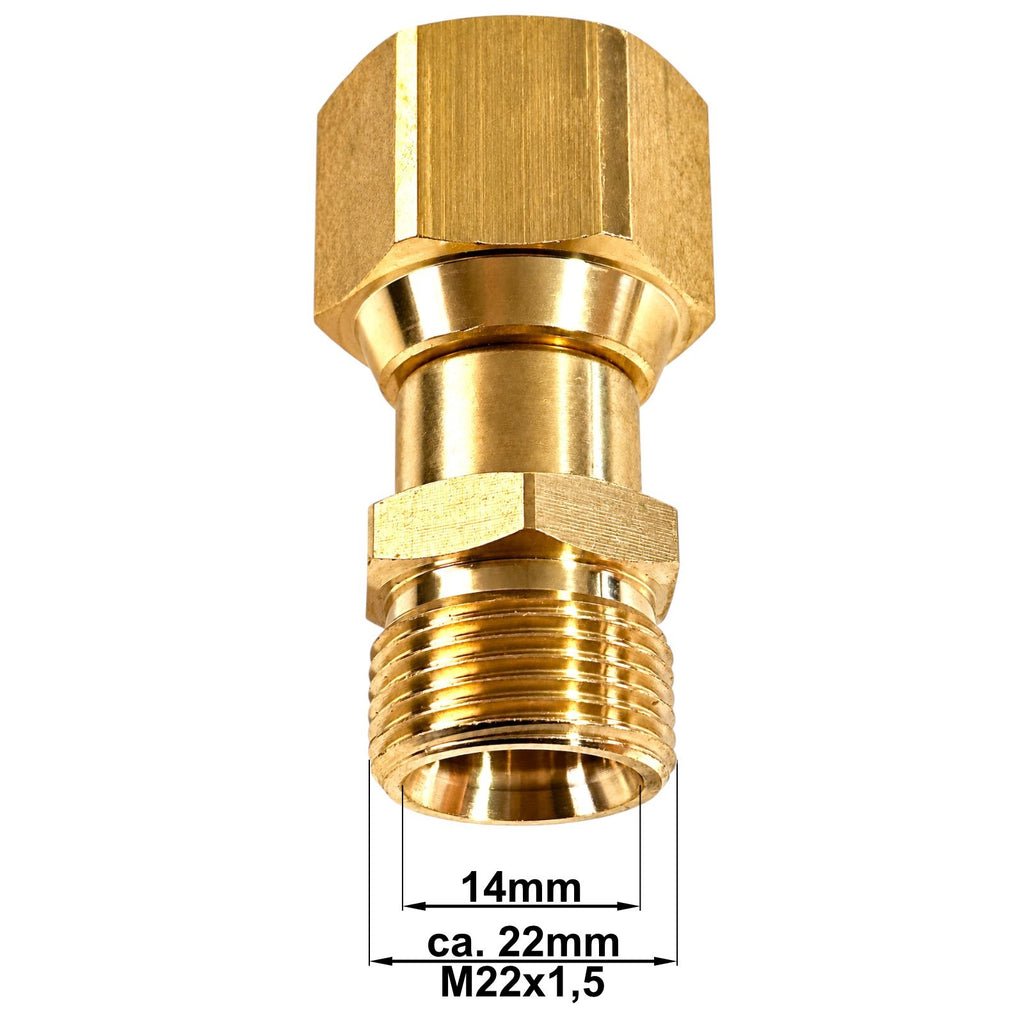

Seite 2: M22 × 1,5 Außengewinde (AG) aus Messing
Bohrungsdurchmesser: 14 mm
Material: Messing

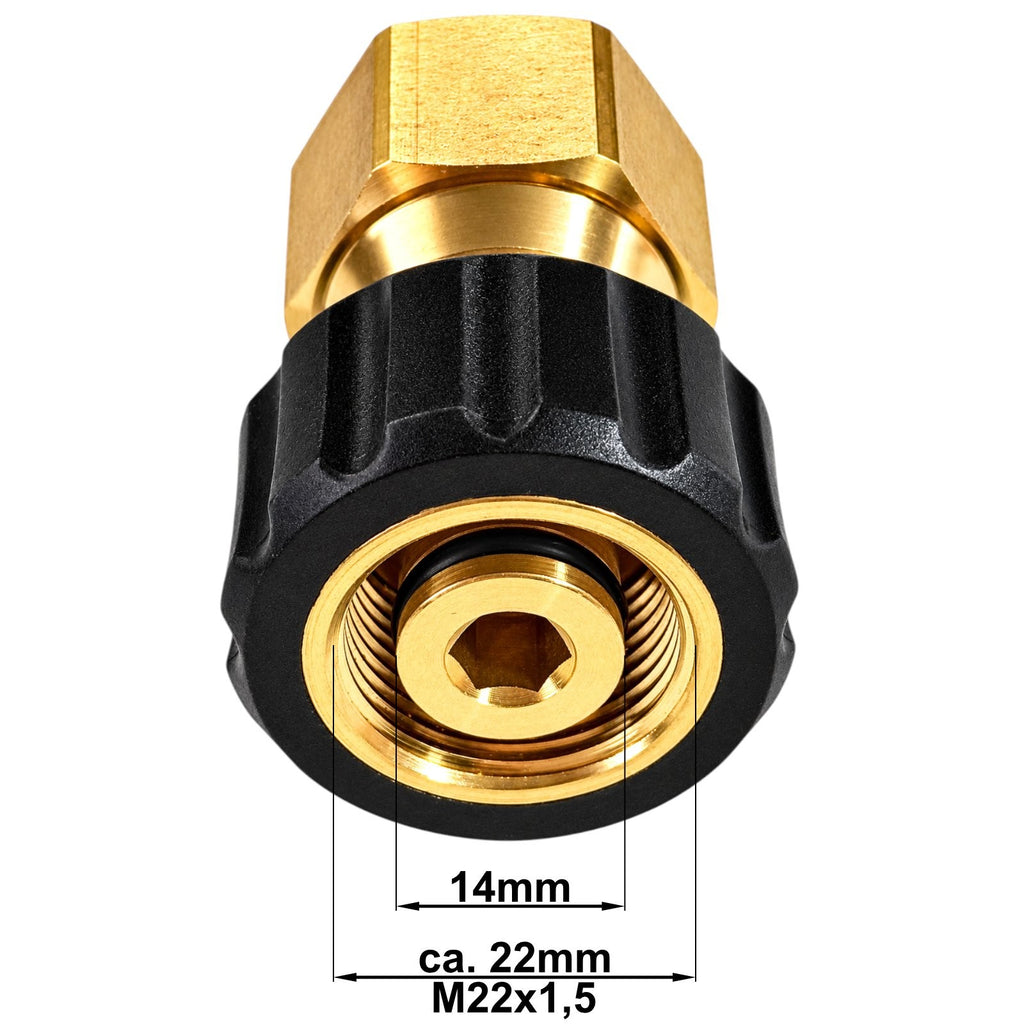

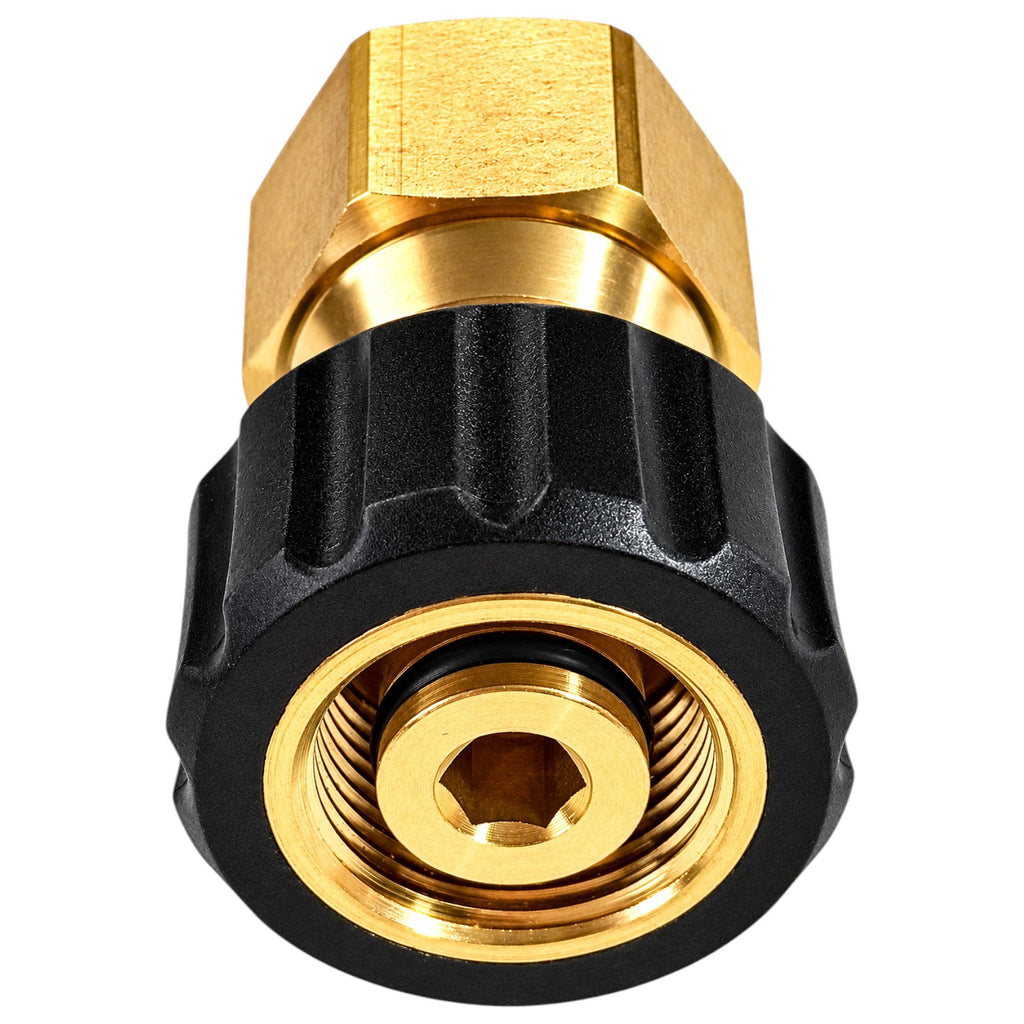

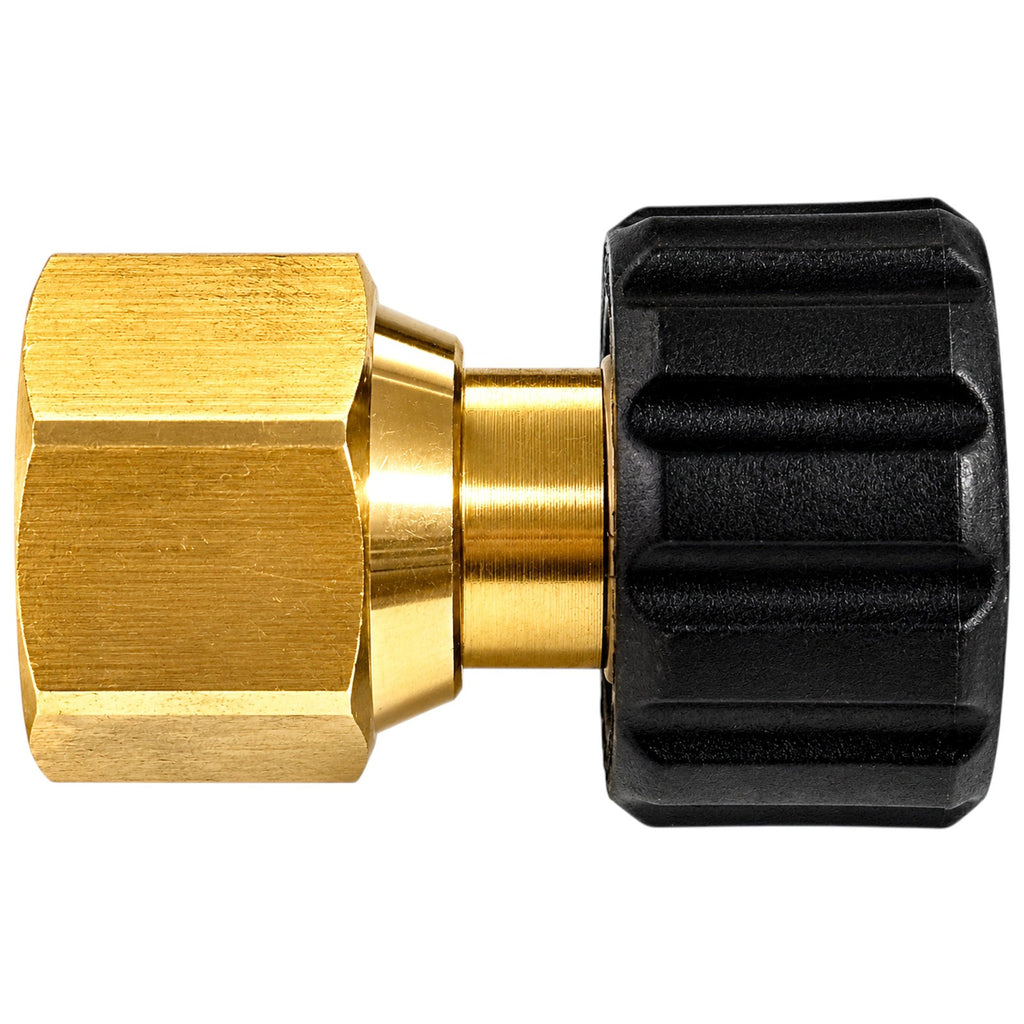

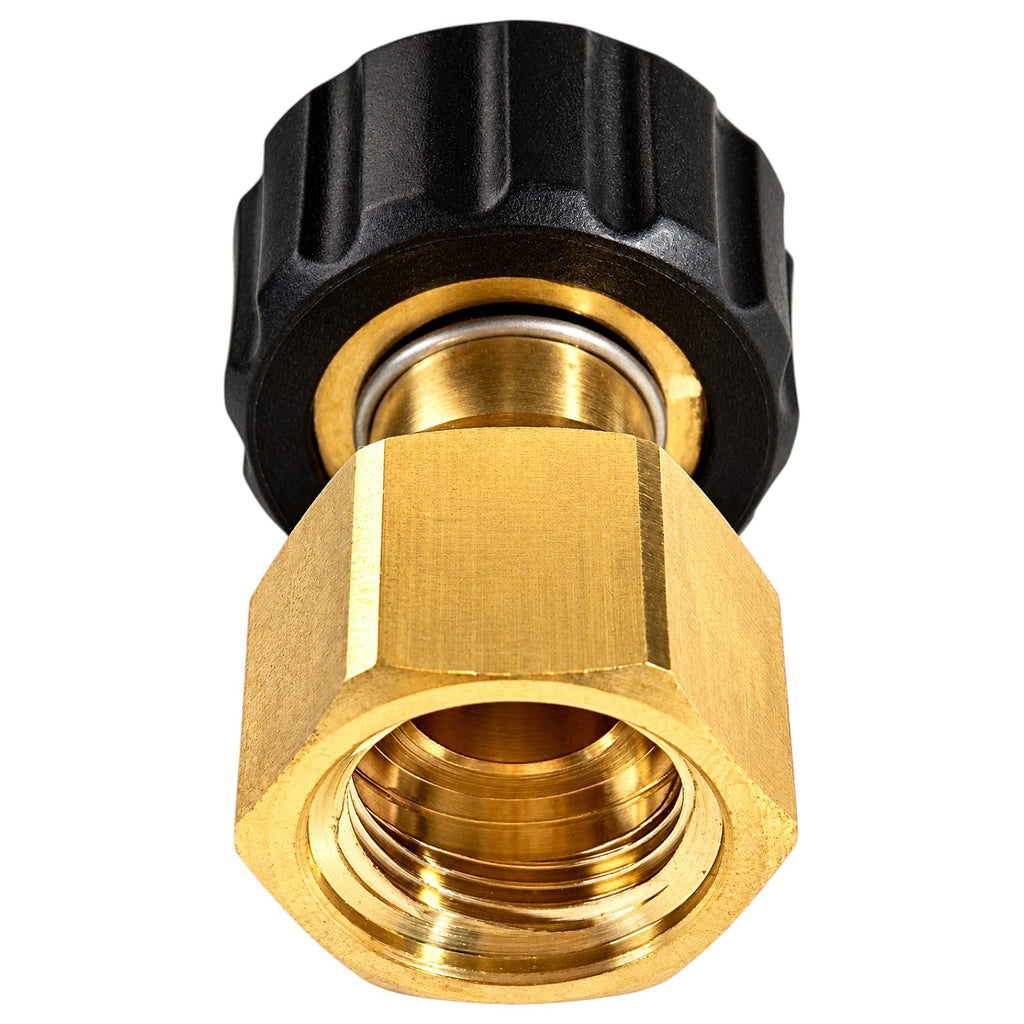

Ausführung 2 – TR20 IG auf M22 × 1,5 IG
Seite 1: TR20 Innengewinde (IG) aus Messing
Seite 2: M22 × 1,5 Innengewinde (IG)
Anschlussdorn: 14 mm aus Messing
Material: Messing mit Kunststoffummantelung
Kunststoffummantelung für besseren Grip und eine komfortable Handhabung

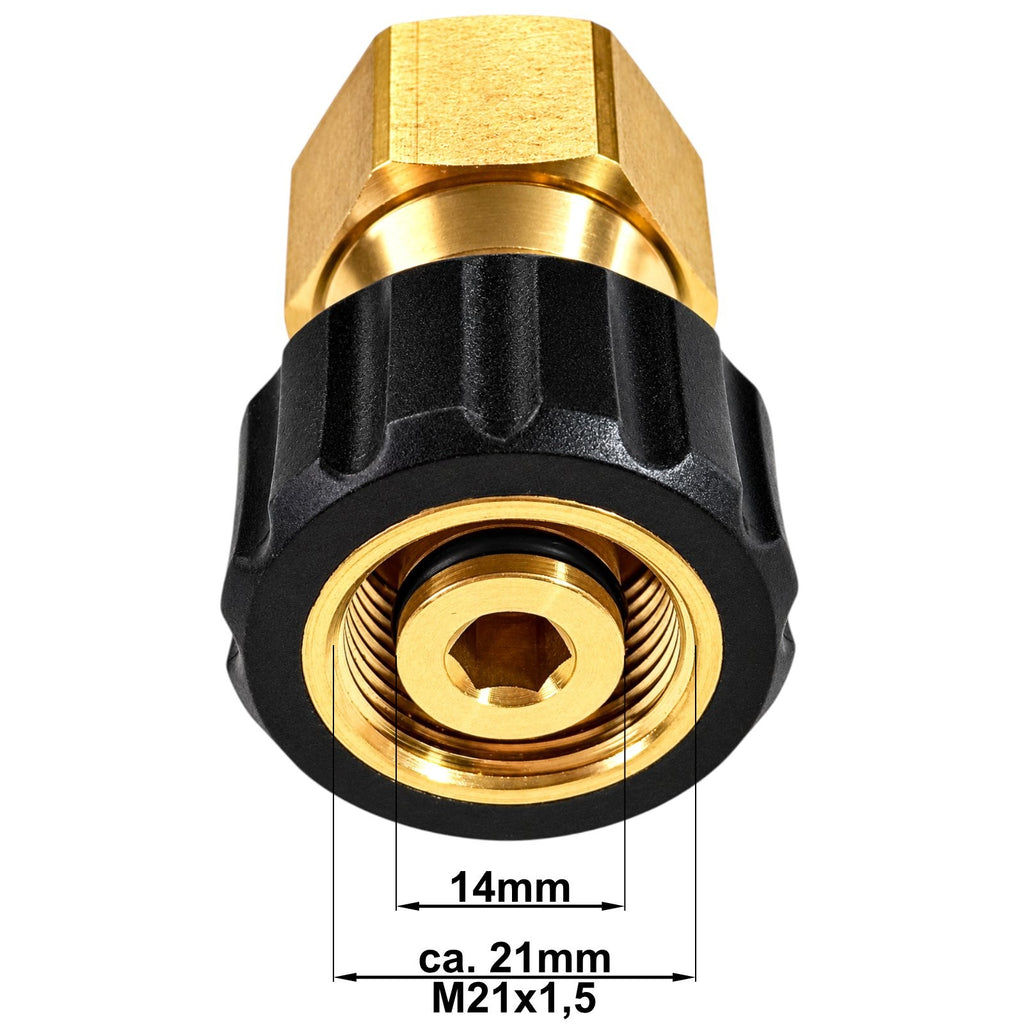

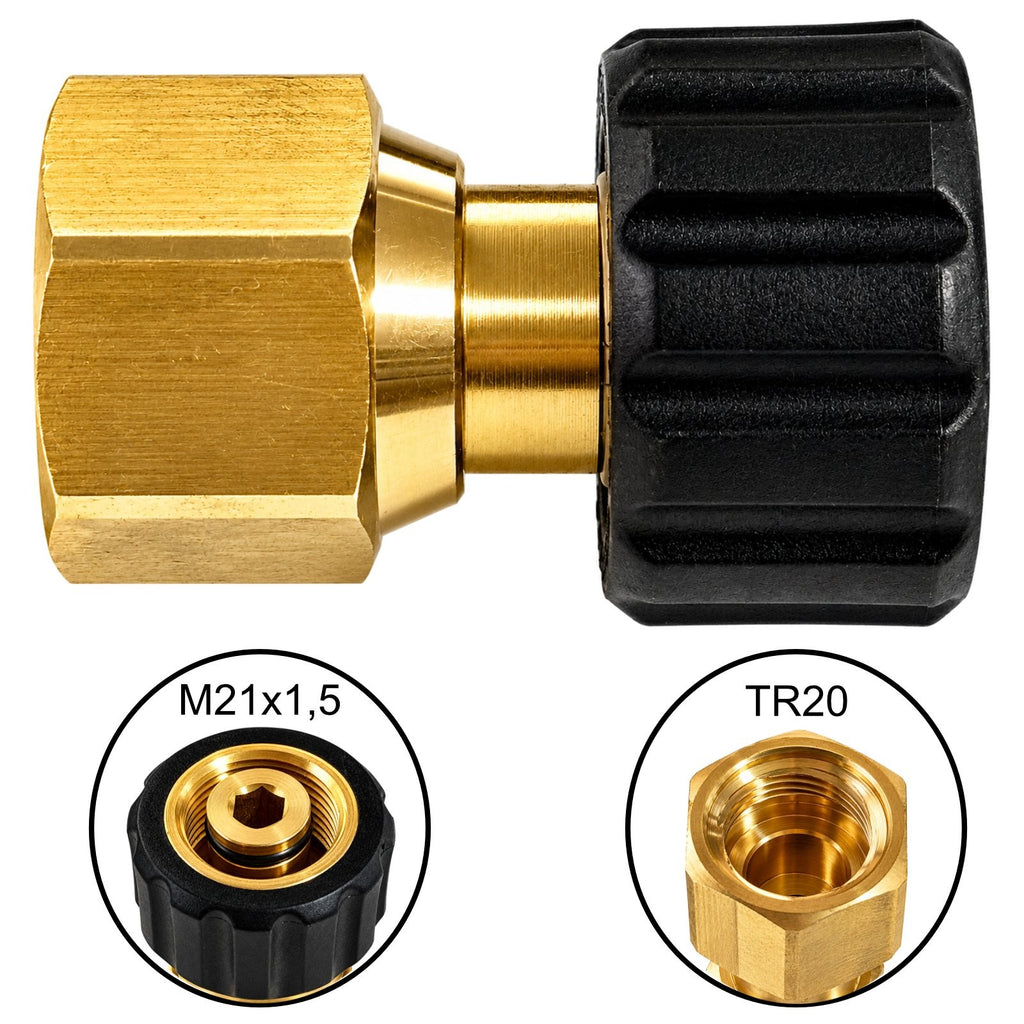

Ausführung 3 – TR20 IG auf M21 × 1,5 IG
Seite 1: TR20 Innengewinde (IG) aus Messing
Seite 2: M21 × 1,5 Innengewinde (IG)
Anschlussdorn: 14 mm aus Messing
Material: Messing mit Kunststoffummantelung
Kunststoffummantelung für besseren Grip und eine komfortable Handhabung

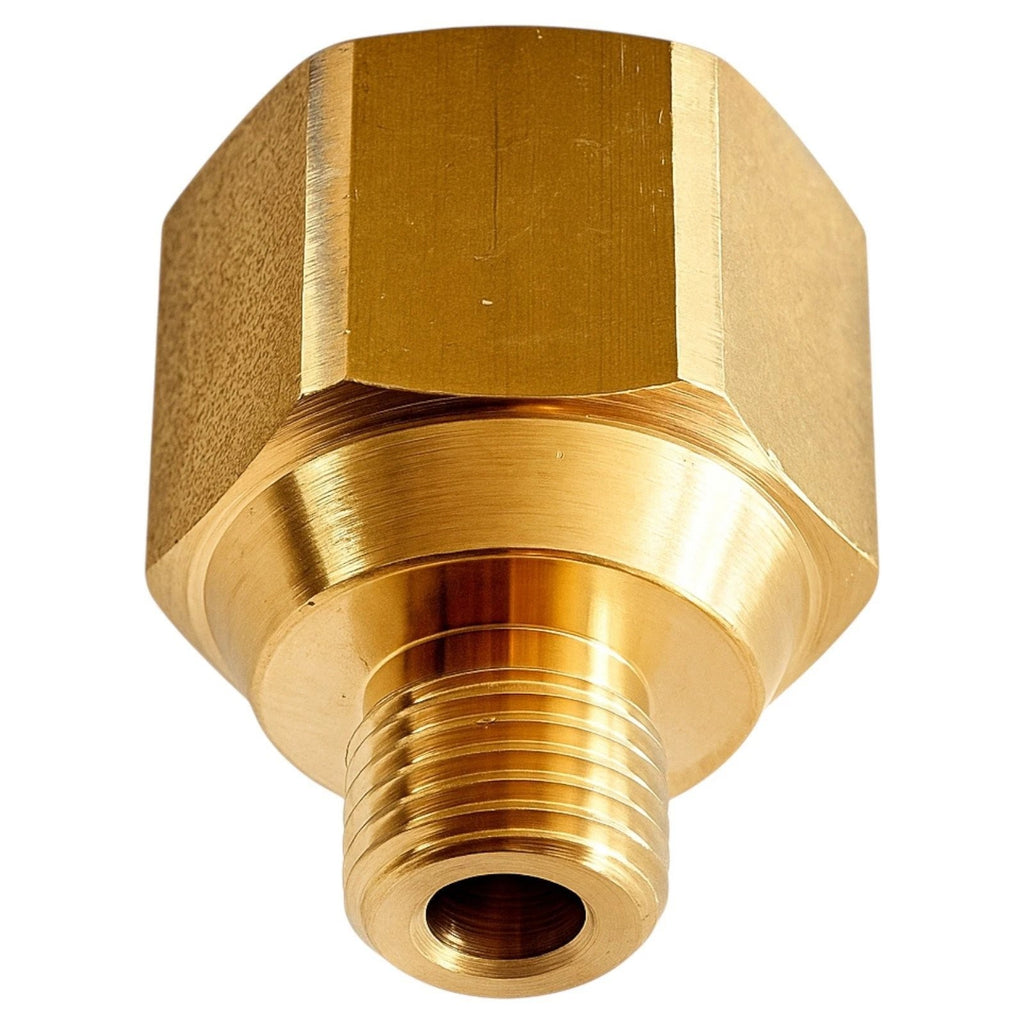

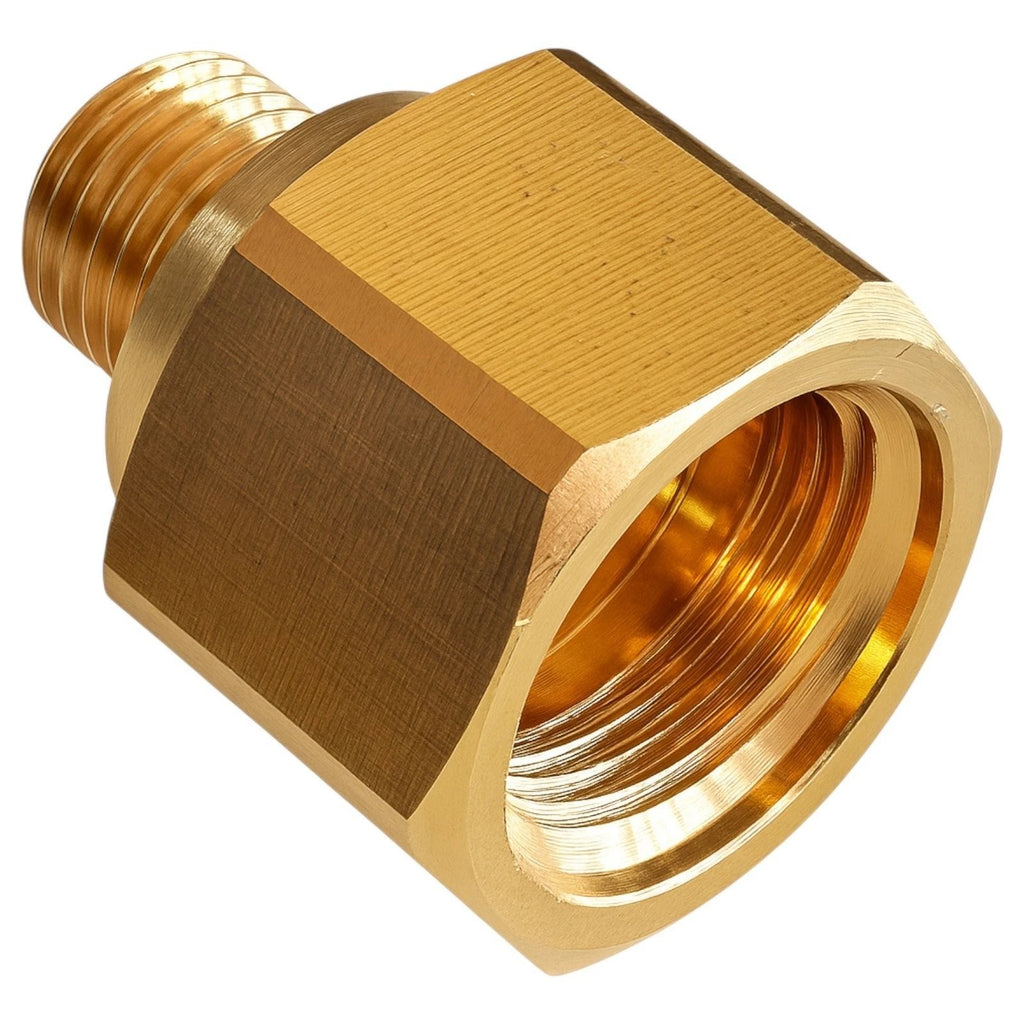

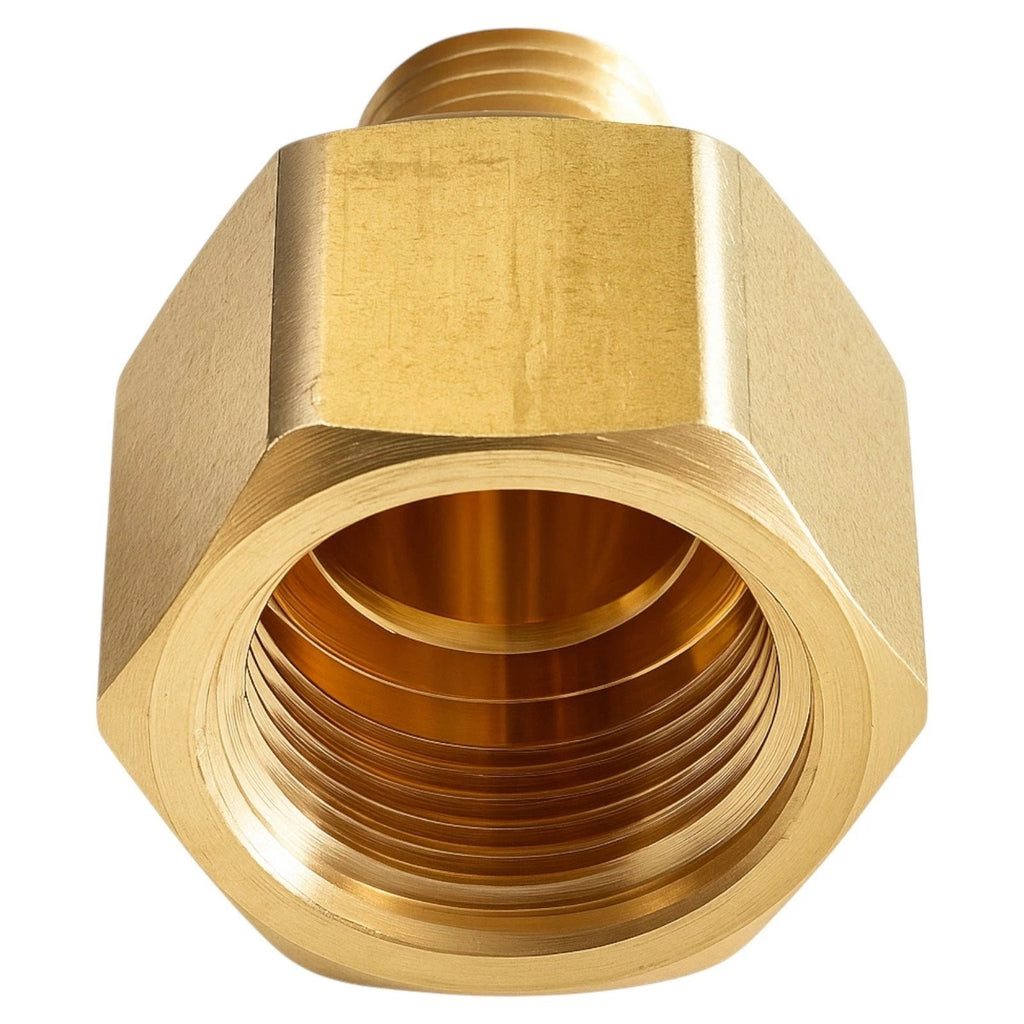

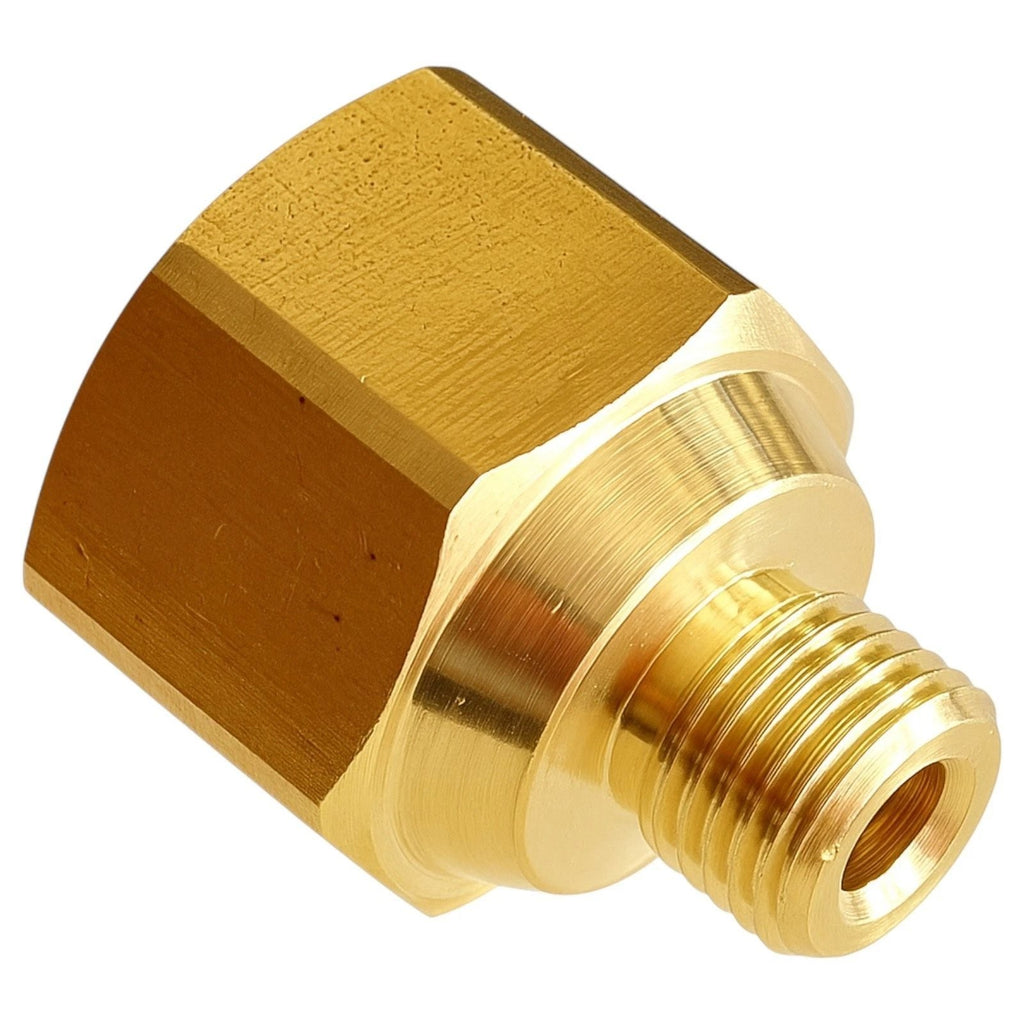

Ausführung 4 – TR20 IG auf 1/4 Zoll AG
Seite 1: TR20 Innengewinde (IG) aus Messing
Seite 2: 1/4 Zoll Außengewinde (AG) aus Messing
Material: Messing
Maximaler Betriebsdruck: 280 bar
Maximale Betriebstemperatur: 100 °C

TECHNISCHE DATEN
Produkttyp: Hochdruckadapter / Schlauchverbinder
Anschluss Seite 1: TR20 Innengewinde
Anschluss Seite 2: M22 × 1,5 AG, M22 × 1,5 IG, M21 × 1,5 IG oder 1/4 Zoll AG
Maximaler Betriebsdruck: 280 bar
Maximale Betriebstemperatur: 100 °C
Grundmaterial: Messing
Bohrung / Anschlussdorn: 14 mm bei Ausführung 1–3
Ausführungen: 4 Varianten wählbar

VORTEILE UND EIGENSCHAFTEN
Bis 280 bar belastbar: Für anspruchsvolle Hochdruckanwendungen geeignet
Temperaturbeständig bis 100 °C: Auch für Hochdrucksysteme mit Warmwasser geeignet
Robuste Messingausführung: Widerstandsfähige und langlebige Konstruktion
Vier Anschlussvarianten: Flexible Verbindung unterschiedlicher Gewindetypen
Verbesserte Griffigkeit: Kunststoffummantelung bei Ausführung 2 und 3
Präzise Gewindeanschlüsse: Für passende Hochdruckverbindungen

ANWENDUNGSBEREICHE
Der Hochdruckadapter eignet sich zur Verbindung kompatibler Hochdruckschläuche und Hochdruckkomponenten mit entsprechenden TR20-, M22-, M21- oder 1/4-Zoll-Gewindeanschlüssen.

Typische Einsatzbereiche:
Hochdruckreinigung
Verbindung von Hochdruckschläuchen
Anpassung unterschiedlicher Gewindeanschlüsse
Austausch und Erweiterung vorhandener Hochdrucksysteme
Private und gewerbliche Hochdruckanwendungen

WICHTIGER HINWEIS ZUR KOMPATIBILITÄT
Bitte überprüfen Sie vor dem Kauf die Gewindegröße, Anschlussart und die erforderlichen Anschlussmaße Ihres vorhandenen Hochdrucksystems.

M21 × 1,5 und M22 × 1,5 sind unterschiedliche Gewindegrößen und nicht direkt miteinander austauschbar. Bei 1/4-Zoll-Anschlüssen muss zusätzlich die passende Gewindenorm und Dichtungsart beachtet werden.

Achten Sie außerdem auf die zulässigen Druck- und Temperaturwerte aller angeschlossenen Komponenten. Maßgeblich ist stets die Komponente mit der niedrigsten Belastungsgrenze.

LIEFERUMFANG
1 × Hochdruckadapter / Schlauchverbinder in der gewählten Ausführung
Rechnung mit ausgewiesener MwSt. als PDF-Datei, Versand innerhalb von 12 Stunden nach Zahlungseingang
